国内仅有的
激光伤痕检测/测量设备制造商

日本唯一一家同时拥有激光伤痕检测和测量技术的设备制造商。

有着包括著名汽车制造商在内的 75 家公司 450 多台设备的导入业绩。

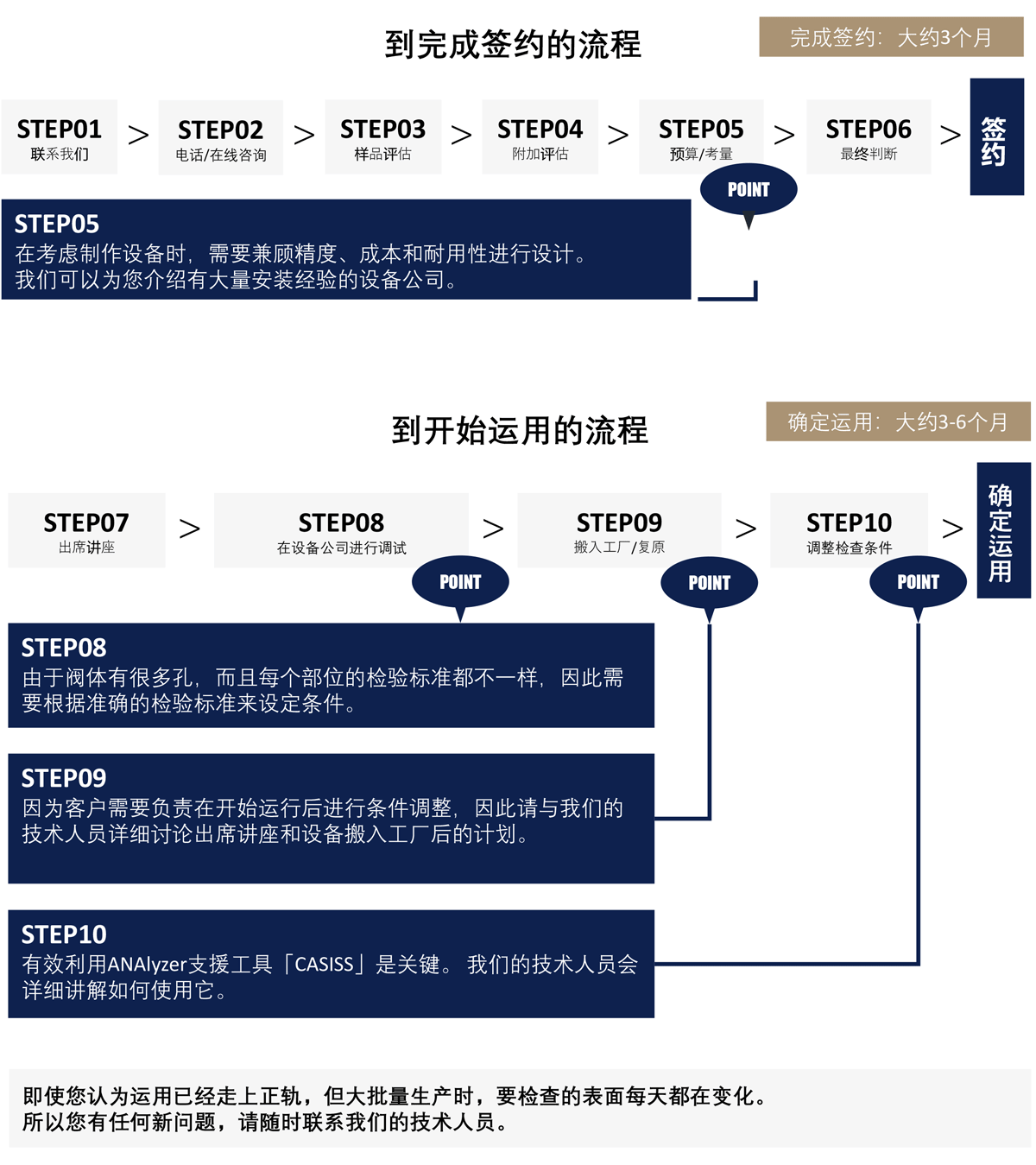

提供从前期设计到安装后的使用技术支持。

+86-511-86077003

产品介绍动画

通过视频介绍 ANALYZER 产品

客户

向您介绍实际导入的客户

产品信息

向您介绍具有压倒性功能，我们引以自豪的产品

主要产品

内径缺陷检测

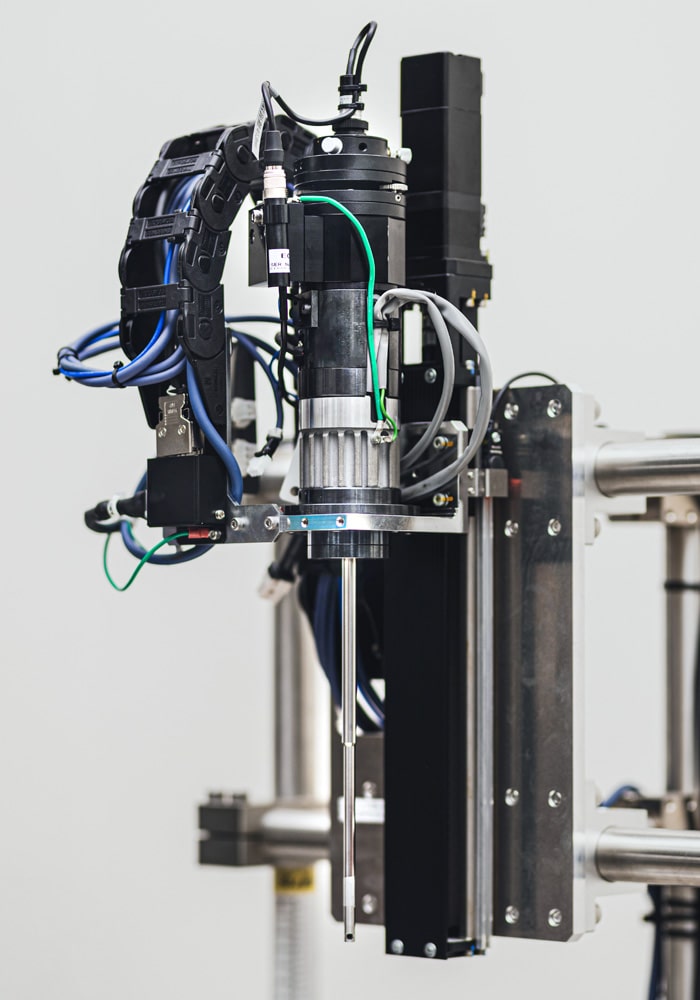

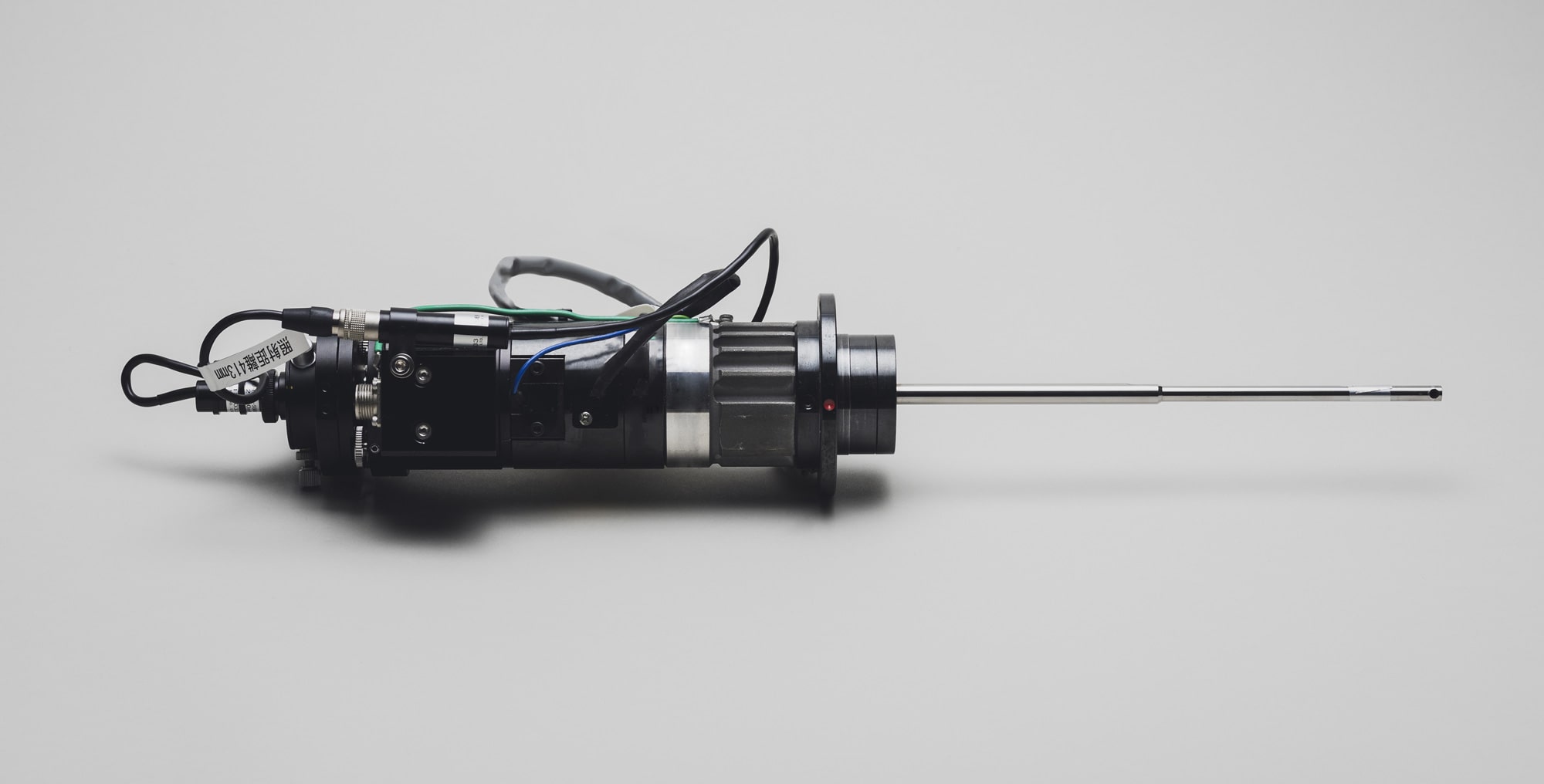

ANALYZER3 Φ6

可以检测的目标直径：Φ7mm～Φ30mm

孔径为Φ7mm以上的内径检测用标准机型。

具有优良的检查精度、检查速度、耐用性和坚固性的内径检测设备，可支持大批量生产线。

解决问题

  • 可以减少人工费用
  • 数据标准化，保证质量稳定。
  • 通过质量过硬来预防过量的不合格产品。
  • 通过大幅缩短检测时间，可以提高工作效率。

产品规格

设备规格

型号 SG-LSDC-6-203-15K-STD
方式 光学扫描方式
光源 红色半导体激光器（波长640nm，最大40mW）
激光等级 等级为3B
检出成分 直射光
对象口径 Φ7mm～
旋转数 15,000rpm
有效测量长度 200mm
最小检出尺寸 0.2mm
目标检测速度 约4秒 ※测量长度100mm、分辨率为0.1mm时
采样频率 ～2,400kHz
电源 100、200V

简略图纸

其他产品列表

产品名称 型号 对象口径 旋转数 有效测量长度 最小检出尺寸
ANALYZER3 Φ2.3 ANALYZER3 φ2.3 SG-LSDC-6-203-15K-STD Φ4mm〜 10,000rpm 50mm 0.2mm
ANALYZER3 Φ8 ANALYZER3 φ8 SG-LSDC-8-190-15K-STD Φ9mm〜 15,000rpm 190mm 0.2mm
ANALYZER3 NEO ANALYZER3 NEO SG-LSDC-6-203-18K-NEO Φ7mm〜 18,000rpm 200mm 0.2mm
ANALYZER3 SPⅠ ANALYZER3 SPⅠ SG-LSDC-6-203 Φ7mm〜 15,000rpm 200mm 0.2mm
ANALYZER5 Φ6
预计2021年10月发售		 ANALYZER5 SG-HDRM5 Φ7mm〜 15,000rpm 200mm 0.2mm

产品概要

产品特征

  • 可以进行非破坏性和非接触式检查。
  • 可以检查无法目视检查的区域。
  • OK / NG 判断可以通过设置缺陷判断标准来自动化。
  • 由于利用激光照射工件并捕获其反射光，因此几乎不受外来光源的影响。
  • 检测数据可以留下缺陷信息，因此可以反馈到制造过程中。

导入产品的好处

可以减少检测成本
可以防止不合格产品外流
提高可追溯性
可以消除检测质量的个体差异

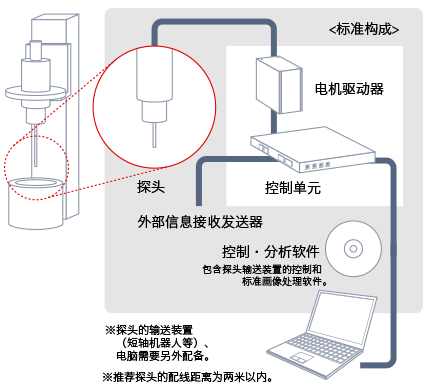

系统构成

工作原理

step 1

激光发出照射，对检查对象的表面进行整体扫描。

step 2

利用直接光和反射光在划痕和缺陷处产生的光的角度差异很大的事实，对各个反射光的量进行分离和接收。

step 3

使用独特的算法分析光量的变化，并自动判定缩孔、伤痕、裂纹等。

导入示例

以汽车行业为中心，已经有65家公司导入了350台以上

阀板的缩孔检测

阀体是用于自动汽车的零件。 是变速控制的心脏。 如果这部分有缺陷，很可能会发生换档冲击。 阀体上有多个不同直径的孔，该装置检查孔壁表面是否有缺陷。

检测顺序

  1. 1. 在设备上设置工件。
  2. 2. 在加工中心对探头和工件进行调心。
  3. 3. 检测内壁，做出OK/NG判断。
  4. 4. 对多个孔重复步骤 2 和 3 并做出最终判定。
  5. 5. 工件被调出。

使用环境等

设备安装环境 工厂生产线内
使用探头 探头旋转类型　SG-LSDC-6-203
主要检测 缩孔，伤痕，剥离，裂纹，划痕等
检测对象直径・测量长度 Φ8～15mm　L=40～80mm
节拍时间 约60秒（10孔检测)

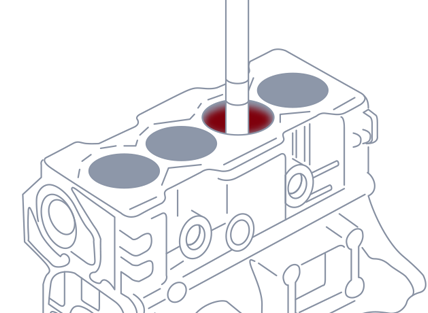

气缸的缩孔检测

用于检测汽车发动机的主要部件。

检测顺序

  1. 1. 工件由皮带输送机运输。
  2. 2. 在操作台上对工件进行定位和提升。
  3. 3. 检测内壁，做出OK/NG判断。
  4. 4. OK产品将进入到下一道工序，NG产品将进行目视重新检测。

使用环境等

设备安装环境 工厂生产线内
使用探头 探头旋转类型　SG-LSDC-8-190
主要检测 缩孔，伤痕，剥离，裂纹，划痕等
检测对象直径・测量长度 Φ80mm　L=120mm
节拍时间 约40秒（4孔检测)

套筒的缩孔检测

检测顺序

  1. 1. 将工件搬运到传送台。
  2. 2. 检测内壁，做出OK/NG判断。
  3. 3. OK产品将进入到下一道工序，NG产品将根据缺陷类型被排放。

使用环境等

设备安装环境 工厂生产线内
使用探头 探头旋转类型　SG-LSDC-6-203
主要检测 缩孔，伤痕，不完全加工等
检测对象直径・测量长度 Φ12mm　L=65mm
节拍时间 约5秒/个

差速器箱的螺丝孔检测

检测顺序

  1. 1. 手动设置工件并推动启动杆。
  2. 2. 关闭闸门的同时开始检测。
  3. 3. 工件在传送台上旋转的同时，对12个螺丝孔进行检测。

使用环境等

设备安装环境 工厂生产线内
使用探头 探头旋转类型　SG-LSDC-6-203
主要检测 缩孔
检测对象直径・测量长度 M11mm　L=20mm
节拍时间 约45秒（12孔检测）

叶轮的伤痕检测

检测顺序

  1. 1. 使用 6 轴机器人在工作站上设置工件。
  2. 2. 检测叶轮轴孔内径，做出OK/NG判断。
  3. 3. OK产品将进入到下一道工序，NG产品将进行目视重新检测。

使用环境等

设备安装环境 工厂生产线内
使用探头 探头旋转类型　SG-LSDC-2.3-50
主要检测 伤痕
检测对象直径・测量长度 Φ5mm　L=60mm
节拍时间 约15秒/个

轴承的粗糙度残留检测

检测顺序

  1. 1. 将工件搬运到传送台。
  2. 2. 检测内（外）壁，做出OK/NG判断。
  3. 3. OK产品将进入到下一道工序，NG产品将进行目视重新检测。

使用环境等

设备安装环境 工厂生产线内
使用探头 • 探头旋转类型　SG-LSDC-8-50
• 探头旋转类型　SG-LSRA
主要检测 粗糙度残留
检测对象直径・测量长度 Φ30mm　L=15mm
节拍时间 约4秒

摇臂销的伤痕检测

检测顺序

  1. 1. 工件从零件进料器放入导轨并由工件的自重完成滚动。
  2. 2. 工件停止在检测位置，夹紧工件两端，高速旋转工件。
  3. 3. 检测外壁，做出OK/NG判断。
  4. 4. OK产品将进入到下一道工序，NG产品将进行目视重新检测。

使用环境等

设备安装环境 工厂生产线内
使用探头 工件旋转类型　SG-LSGD
主要检测 伤痕，划痕，生锈等
检测对象直径・测量长度 Φ10mm　L=10mm
节拍时间 约3秒

螺丝孔的检测

检测顺序

  1. 1. 将工件搬运到传送台。
  2. 2. 检测4个螺丝孔，判断每个孔是否OK/NG。
  3. 3. OK产品将进入到下一道工序，NG产品将进行目视重新检测。

使用环境等

设备安装环境 工厂生产线内
使用探头 探头旋转类型　SG-LSDC-2.3-50
主要检测 污染，螺距等
检测对象直径・测量长度 M6mm　L=10mm/td>
节拍时间 约10秒（4孔检测)

螺丝孔的检测

检测顺序
